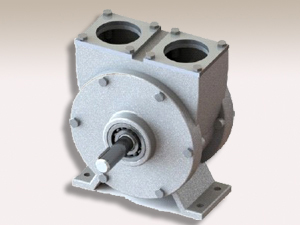

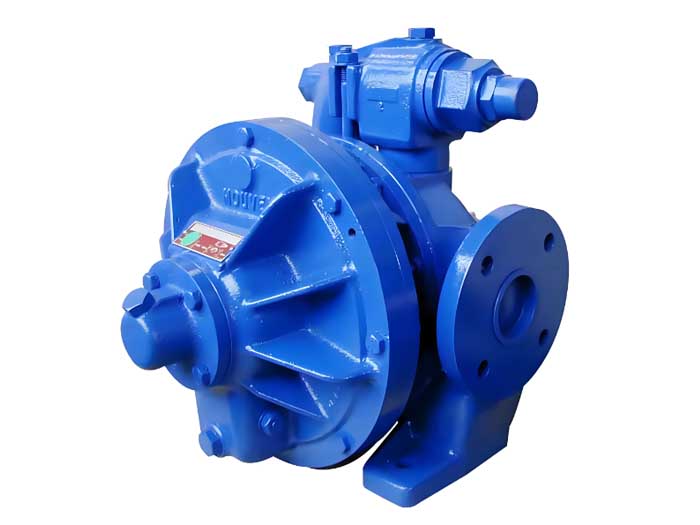

山東HPB型滑片泵是一種新型容積式輸油泵，在結構和性能上具有優勢，被廣泛應用于化工、石油輸送、鑄造等行業。它屬于滑片泵的一種，也被稱為HPB防爆滑片泵，具有突出的自吸能力和穩定的性能表現。

一、核心結構與工作原理
核心結構：
轉子與滑片：滑片裝在開槽的轉子上，轉子偏心地安裝在泵體內。轉子高速旋轉時，滑片受離心力、機械推力和液壓力的聯合作用，緊貼泵腔內表面滑動。
泵體與密封：泵體設計為偏心結構，轉子、滑片和泵體之間形成動態密封腔。通過滑片的往復運動，腔體體積周期性變化，實現介質的吸入和排出。
機械密封：采用特殊結構的機械密封，針對粘性、高溫介質設計，具有耐用、可靠的特點。
工作原理：
介質輸送：轉子旋轉時，滑片自轉子內滑出，緊貼泵體內表面滑動。腔體增大時吸入介質，腔體變小時排出介質，完成輸送過程。
自吸能力：垂直自吸高度可達8米，適用于抽吸地下罐等場景，提升高度可達4.5米。
二、技術特點與優勢
自吸能力強：
垂直自吸高度可達8米，用于抽吸地下罐時，提升高度可達4.5米，滿足多種工況需求。
設計：
滑片受離心力、機械推力和液壓力的聯合作用，緊貼定子內曲線運動，泵效率高。
滑片從轉子槽中滑出，不斷補充磨損，不降低泵的性能，與齒輪泵有本質區別。
適應剪力敏感性液體：
液力滑片設計減少了滑片對流體的剪力及攪動，避免流體性質改變，適用于輸送剪力敏感性液體。
可靠密封性：
針對粘性、高溫介質特點，采用特殊結構的機械密封，確保耐用性和可靠性。
維修方便：
打開泵蓋，提出舊滑片，插入新滑片，只需幾分鐘即可重新投入工作，日常檢查容易。
安全靈敏的壓力保護：
泵中設置安全溢流閥，在出口系統突然關閉時，出口壓力上升量不超0.15MPa，保護泵和系統安全，防止電機過載。
三、應用領域
石油化工行業：
廣泛應用于加油站、油庫、碼頭、機場等場所，是供、卸油料的良好動力設備（嚴禁抽水）。
其他行業：
適用于化工、鑄造等行業，輸送汽油、柴油、煤油等輕質油品，也可輸送其他粘性或高溫介質。
四、型號與性能參數
型號示例：
19HPB-4.2K：流量4.2m³/h，揚程25m，吸程7m，口徑19mm，電壓220V，功率1.1kW。
25HPB-4.5K：流量4.5m³/h，揚程25m，吸程7m，口徑25mm，電壓220V，功率1.1kW。
38HPB-7.5K：流量7.5m³/h，揚程25m，吸程7m，口徑38mm，電壓220V，功率1.1kW。
25HPB-10：流量10m³/h，揚程20m，吸程6m，口徑25mm，電壓380V，功率0.75kW。
38HPB-15：流量15m³/h，揚程20m，吸程7m，口徑38mm，電壓380V，功率1.1kW。
50HPB-20：流量20m³/h，揚程20m，吸程7m，口徑50mm，電壓380V，功率1.5kW。
80HPB-40：流量40m³/h，揚程25m，吸程7m，口徑80mm，電壓380V，功率4kW。
性能參數：
使用溫度范圍：-40℃至80℃。
適用介質：汽油、柴油、煤油等輕質油品。
特點：性能穩定、流量大、結構簡單、維修方便、可移動工作。
